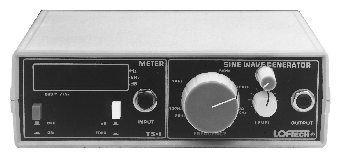

Modell TS1 und Modell TS2

Verzerrungsarmer Oszillator Frequenzzähler dB-Meter Impedanzmesser (TS2)

Verzerrungsarmer Oszillator
Die Serie TS1/TS2 ist mit einem stromgesteuerten State-Variable-Oszillator ausgestattet. Dabei handelt es sich um einen echten Sinusoszillator, keinen Funktionsgenerator. Die Klirrfaktoren betragen typisch 0,1% (k2) bzw. 0,05% (k3) und liegen damit im unhörbaren Bereich. TS1 und TS2 eignen sich deshalb für Hörtests, wo Funktionsgeneratoren hörbare Störgeräusche erzeugen würden. Für Frequenzwobbelungen steht ein ungeteilter Bereich von 20 Hz bis 20 kHz zur Verfügung. Beide Geräte verfügen über eine schnelle automatische Verstärkungsregelung und gewährleisten eine konstante Amplitude über den gesamten Frequenzbereich. Technische Daten Oszillator:
Frequenzzähler-Anzeige: 4-stellige LED-Anzeige der Frequenz
Frequenzgang: 20 Hz bis 20 kHz, 0,1 dB
Einstellbarer Ausgangspegel: -70 bis + 18 dBV (bez. auf 0,775 V)
Ausgangsimpedanz: 500 Ohm (asymmetrisch)
Frequenzbereich: 10 Hz bis 30 kHz
Klirrfaktor: < 0,3% . Max.
Ausgangspegel: + 18 dBV, >2 kOhm; + 1 dBm, 600 Ohm

Frequenzzähler
TS1 und TS2 besitzen einen Frequenzzähler, der intern mit dem Oszillator verbunden ist und solange die Oszillatorfrequenz anzeigt, bis ein Signal in den Meßeingang eingespeist wird. In diesem Fall wird die Frequenz des Eingangssignals angezeigt. Unterhalb -40 dB spricht der Frequenzzähler nicht an, um Fehlzählungen zu vermeiden. Unterhalb 10 kHz wird der Zähler zweimal pro Sekunde nachgestellt, oberhalb 10 kHz zehnmal pro Sekunde. Diese einzigartige Kombination eines Frequenzählers mit einem Audio-Oszillator garantiert eine absolut exakte Frequenzeinstellung.

Technische Daten Frequenzzähler:
Frequenzgang: 1 Hz bis 99,99 kHz
Eingangsimpedanz: >100 kOhm (elektronisch symmetriert)
Frequenzanzeige: 4-stellige LED-Anzeige (1 bis 9999 Hz)
Eingangspegel: -40 bis +24 dB bez. auf 0,775 V

dB-Meter
TS1 und TS2 besitzen ein dB-Meter in Form eines Breitband-Wechselstromvoltmeters mit Effektivwertmessung. Die Meßwerte werden für die Anzeige elektronisch in dB umgerechnet. Die Möglichkeit, direkt in dB zu messen, erleichtert das Messen und Abgleichen wesentlich. Da das Dezibel ein logarithmischer Wert ist, sind keine Bereichsumschalter erforderlich. Der Bezugspegel ("0 dB") ist werksseitig auf 0,775 V eingestellt und kann mit einem Regler an der Rückseite um ± 10 dB verändert werden.

Technische Daten dB-Meter
Meßbereich: -50 bis +24 dB bez. auf 0,775 V
Bezugspegel ("0 dB")-Bereich: -10 bis +8 dBV (an der Rückseite einstellbar)
Frequenzgang: 20 Hz bis 20 kHz ±0,1 dB bei 0 dBV; 20 Hz bis 20 kHz ±1,5 dB bei 50 dBV

Impedanzmesser
Der TS2 ist mit dem verzerrungsarmen Oszillator, dem Frequenzzähler und dem dB-Meter ausgerüstet. Zusätzlich ist der TS2 ein kompakter Impedanzmesser, mit dem Impedanzen im Audiofrequenzbereich festgestellt werden können. Der Impedanzmeßbereich beträgt 1 Ohm bis 1000 Ohm (eine Version für 1 Ohm bis 10 kOhm ist ebenfalls erhältlich) bei Frequenzen von 20 Hz bis 27 kHz. Der TS2 besitzt einen stufenlos durchstimmbaren Sinusgenerator, der auf jede Audiofrequenz abgestimmt und über einen bekannten Vorschaltwiderstand mit der zu messenden Impedanz verbunden werden kann. Präzise AC,/DC-Wandler messen die Stärke des eingespeisten Stroms und die Spannung an der zu messenden Impedanz.

Zum Ablesen der Impedanz braucht lediglich die gewünschte Frequenz eingestellt, die zu messende Last an den Oscillatorausgang angeschlossen und die Taste "Z" gedrückt zu werden. Zum Aufzeichnen einer Kurve wird dieser Vorgang bei den jeweils benötigten Frequenzen wiederholt. Der TS2 besitzt einen symmetrischen und einen asymmetrischen Ausgang, beide an 6,3-mm-Klinkenbuchsen. Wenn der gemessene Impedanzwert je nach Ausführung über 1 kOhm bzw. 10 kOhm liegt, leuchtet eine Überlauf-LED auf. Der maximale Meßfehler beträgt typisch weniger als 5%.

Ebenfalls lieferbar: Das Modell TS1RMX ist eine 19"-Ausführung mit symmetrischen Ein-und Ausgängen an XLR-Buchsen.
